松套式伸縮器試壓系統的改進實例

發布時間：2019-03-14 16:26:09
瀏覽次數：0次
所屬欄目：產品知識
編輯：千楓

導讀：

松套式管道伸縮器目前廣泛應用于輸送水、油、氣和顆粒粉狀介質管道的連接。其工作原理是安裝在管道上后，擰緊螺母，橡膠圈在本體、壓蓋的作用下，依靠相互間的斜度，緊壓在管子外圍起密封作用和連接作用。

　　松套式管道伸縮器目前廣泛應用于輸送水、油、氣和顆粒粉狀介質管道的連接。其工作原理是安裝在管道上后，擰緊螺母，橡膠圈在本體、壓蓋的作用下，依靠相互間的斜度，緊壓在管子外圍起密封作用和連接作用。產品結構設計合理，密封性能可靠，無需焊接，安裝拆卸方便，重復使用率高，能補償管道一定范圍內的位移、錯位和撓曲。為了確保伸縮器的質量合格，我廠在伸縮器出廠時要進行強度及密封性試驗。原試驗裝置基礎筒體為DN500mm的法蘭短管，上面的調節筒體是一漸縮短管，通過不同的變徑來試驗不同規格的伸縮器。調節筒體上安裝試壓用的伸縮器和標準管。標準管用壓板壓住，壓板和底板之間用 DN200mm鋼管、M36絲桿、法蘭連接。試壓時由下部的進水口泵入水。溢流口滿溢時關閉溢流閥，泵壓試驗壓力 1.5MPa，觀察伸縮器是否漏水，10min無壓降為合格。

　　實踐表明，該試壓裝置有以下缺點：

　?。?）試驗大規格伸縮器時,系統內的作用力過大。壓板和底板之間受的力，在如此大的作用力下，絲桿、壓板、底板負荷較大，試驗的伸縮器規格越大，越易發生變形、彎曲。

　?。?）受DN200mm鋼管間距1580mm限制，試壓的伸縮器規格也相應的受到限制。

　?。?）為了便于安裝、拆卸，整個系統的高度受到限制。這制約了變徑較大的漸縮的高度，降低了系統的可靠性。

　　(4) 打壓時間長，整個工作腔內的水壓升至1.5MPa 用手動泵約需30min。試驗伸縮器的目的是檢測橡膠圈和標準管之間的密封性、耐壓性，為了克服原試壓裝置的不足，我們對試壓系統進行了改進。

　?。?）該裝置采用標準管內焊法蘭與底座內法蘭連接，用0形圈密封，伸縮器本體與底座外法蘭連接，中間 0形圈密封，試壓時壓力腔為標準管和本體之間的一小部分。其優點如下：

　　（1）由于標準管內腔不再受壓，系統內作用力相當小

　?。?）試驗時伸縮器規格不受限制，每個規格可對應制造一套底座和標準管。

　?。?）安裝靈活、方便，且試壓地點可視現場情況而移動。

　?。?）打壓時間短，只要5min就可打壓到1.5MPa，提高了工作效率。實踐表明，試壓裝置的改進，較好地克服了伸縮器試壓過程中的困難，為我廠伸縮器制造提供了質量保證手段。

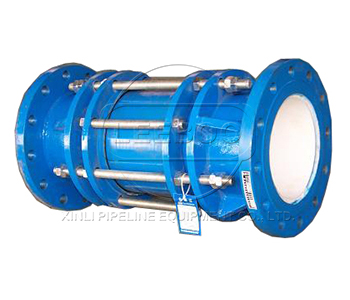

BY(SSJB-2)壓蓋式松套限位<a href=http://www.xinligd.com target=_blank class=infotextkey>伸縮接頭</a>.jpg

本問幫您解讀松套式伸縮器試壓系統的改進實例，我公司伸縮器、補償器、傳力接頭、伸縮接頭、膨脹節等產品嚴格按照標準設計生產，特殊規格型號可按用戶需要和要求訂做。質量優選，信譽至上，為用戶所想，為用戶所急，真誠熱心，以心換心是鑫利人的服務宗旨。官網：/，官方熱線：400-6596-356
